複合91免费在线下载污膜（單膜）在氣溫25℃~45℃區間焊接試驗
91免费在线下载污膜采用雙軌熱熔焊法，通過對焊縫焊接形成封閉空間以進行氣密性實驗測試，在某些特殊部位采用熱熔擠壓焊接，焊接時保證基底表麵幹燥。
根據設計要求合膜式91免费在线下载污膜的焊接溫度為180～300℃，在25℃的氣溫條件下當焊接溫度調整為180℃，焊縫明顯存在虛焊現象，且不能形成封閉空間，封堵後無法進行氣密性壓力試驗。

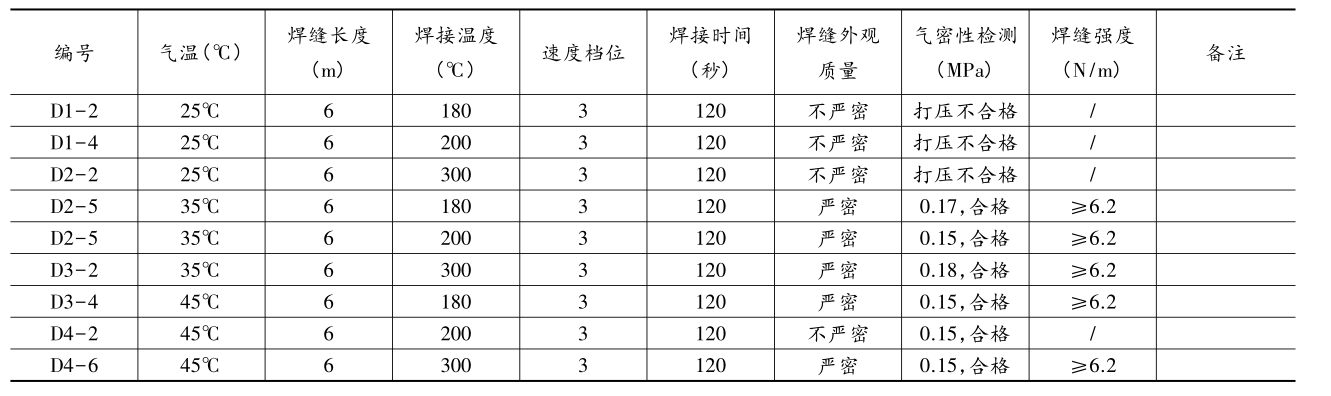

經現場多次試驗，對91免费在线下载污膜的焊接溫度、焊接的行走速度、充氣壓力和穩壓時間進行測試，有實驗結果可知，工程當地合膜式91免费在线下载污膜的焊接溫度為300℃，通過91免费在线下载污膜的試焊，確定了該地區的91免费在线下载污膜焊接工藝參數，焊接合格率達到了100%，保證了91免费在线下载污膜焊接一次合格率的顯著提高。
通過現場實踐，在蒸發池大麵積合膜式91免费在线下载污膜防滲施工中通過試驗對91免费在线下载污膜焊接參數優化，使得現場焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質量和工程進度，並充分證明了合膜式91免费在线下载污膜防滲施工技術應用的可行性，為今後類似蒸發池大麵積91免费在线下载污膜防滲施工提供了理論依據，取得了良好的社會效益。
首頁
電話
QQ
聯係
